Vstupní nástroje
Vstupní budovy (body nebo polygony)
Jedním ze způsobů, jak vyjádřit umístění budovy je využít polygonový shapefile, popřípadě shapefile bodový (obvykle vyjadřuje jednotlivé vchody budov, popřípadě jsou vytvořeny centroidy jednotlivých budov). Tyto budovy jsou využívány jako uzly grafu, na kterou využíváme analýzu prostorové sítě. V případě, že použijeme polygony jako vstupy, musíme vlastnit licenci ArcInfo, ta je požadována pro provedení samotného výpočtu. Licence není vyžadována v případě, že využijeme body jako vstupy.
V případě, že jako vstup využíváme polygony, tak předpokládáme, že každá budovy se připojí k dané ulici na základě nejkratší kolmé vzdálenosti k samotnému centroidu dané budovy. V tomto případě můžeme pro převedení polygonů na body vyjadřující jejich středy (centroidy) využít nástroj „Feature to Points (Data Management tool). V případě že se jedná o budovu s více vchody z různých ulic, může uživatel stanovit více vstupních bodů vyjadřující jednotlivé vchody. Dojde k vydělení celkové použité váhy daného atributu výsledným počtem vstupních bodů spadající do dané budovy.
Síťový dataset (network dataset)

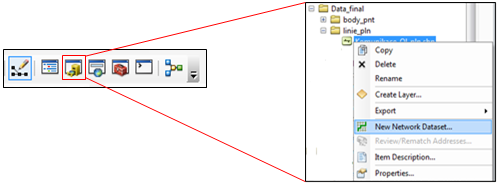

Základní krokem pro jakékoli síťové analýzy v prostředí ArcGIS je tvorba síťového datasetu (Network Dataset - ND). Síťový dataset je tvořen uliční sítí, v nichž se nacházejí budovy. V případě, že nemáme network dataset uliční sítě k dispozici, můžeme jej snadno vytvořit z dostupných souborů s koncovkou *.shp, *.dwg, *.dxf. Tvorbu ND můžeme provést pomocí ArcMap, nebo ArcCatalogue v prostředí ArcGIS verze 10.0 a vyšší. Následně z liniového souboru, který obsahuju příslušný síťový atribut, kliknutím pravým tlačítkem myši, vytvoříme nový síťový dataset (Network dataset). (Obrázek 5)
