Ověření stability a monitoring referenční GNSS stanice

Referenční stanice

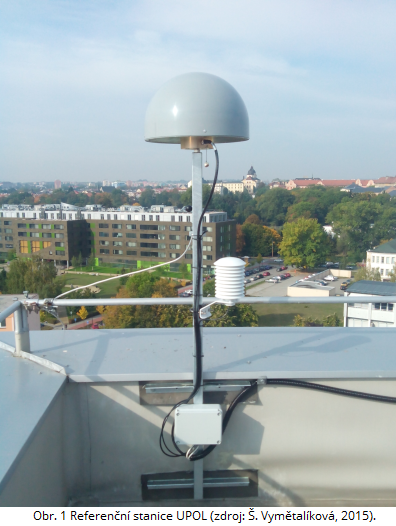

Referenční stanice UPOL byla pořízena v rámci projektu Prosperita Vědeckotechnický park Univerzity Palackého v roce 2015. Stanice byla instalována dne 30. 9. 2015 na střechu budovy Koleje Bedřicha Václavka (Obr. 1) a v říjnu téhož roku byly určeny souřadnice statickou metodou. UPOL se stala jednou z 11 stanic sítě VESOG (Výzkumná experimentální síť pro observace s GNSS). VESOG je služba pro podporu a zajištění provozu sítě referenčních stanic GNSS, která slouží pro výzkumné, výukové a experimentální účely zúčastněných akademických a výzkumných pracovišť v ČR. UPOL je také začleněna do projektu CzechGeo a poskytuje data zdarma celosvětové vědecké komunitě .

Vybavení

Primárním vybavením stanice UPOL je geodetický GNSS přijímač a anténa se stínícími kruhy od společnosti Trimble. Stanice je vybavena i meteorologickými čidly pro sběr základních meteorologických prvků a dalšími doplňkovými přístroji.

UPOL je vybavena multifrekvenčním satelitním přijímačem NetR9, který je produktem americké společnosti Trimble. Tento přijímač zastává běžné úlohy referenčních stanic a je vhodný k integraci do sítě. Disponuje dvěma čipy Trimble Maxwell 6 umožňujících zpracovávat simultánně 440 kanálů. Podporuje širokou škálu satelitních signálu, v současné době je schopen přijímat signály systémů GPS (Global Positioning System), GLONASS (Globalnaja navigacionnaja sputnikovaja sistěma), Galileo, Beidou a QZSS (Quasi-Zenith Satellite System). Vysoký počet kanálů umožňuje rozšíření v budoucnosti o další signály. NetR9 umožňuje vzdálenou správu, která je zajištěna komunikačním protokolem IP (Internet Protocol). Prostřednictvím webového rozhraní lze měnit konfiguraci přijímače a přistupovat k zaznamenaným datovým souborům. Přijímač obsahuje i interní rádiový modem pro komunikaci přes bezdrátovou technologii Bluetooth nebo prostřednictvím externího rádia.

Přenos korekcí

Hlavní operační centrum sítě VESOG, které je situováno v Geodetické observatoři Pecný v Ondřejově, zajišťuje shromažďování, archivaci a výdej dat produkovaných referenční stanicí. Přenos RINEX (Receiver Independent Exchange Format) souborů ze stanice UPOL do operačního centra je zprostředkován GNSS přijímačem UPOL. Data jsou odeslána na počítač v operačním centru a je provedena jejich kontrola. Observační data jsou převedena do formátu Compact RINEX a meteorologická data do formátu RINEX. Formátovaná data jsou komprimována a ukládána do archivu v jednodenních souborech s intervalem záznamu 30 sekund, z archivu jsou data odeslána do lokálního datového centra EPN (EUREF Permanent Network) v Geodetické observatoři Pecný. V archivu jsou také uložena sekundová primární binární data v hodinových souborech. UPOL produkuje i data v reálném čase, která jsou uživatelům dostupná prostřednictvím internetu a technologie NTRIP (Networked Transport of RTCM via Internet Protocol). GNSS přijímač zastává funkci NTRIP serveru, který měřená data formátuje a posílá do NTRIP casteru operačního centra VESOG. Z něj mohou uživatelé odebírat požadovaná data prostřednictvím NTRIP klientu ve formátu RTCM (Radio Technical Commission for Maritime Services) ve verzích 2.1, 2.3 a 3.xx.
