Výsledné toolboxy

Struktura toolboxů

V této práci byly vytvořeny dva toolboxy s odlišným zaměřením (viz Obr. 2). První toolbox s označením „Tvorba ořezů vybraných vrstev a map” obsahuje dva modely pro tvorbu ořezů a jeden skript pro roztřídění těchto výsledných vrstev do projektů mxd a vyexportování souborů pdf.

Druhý toolbox nese označení „Tvorba tabulek zásahových obvodů”. Obsahuje tři toolsety. První je zaměřený na modely pro jednotlivé zásahové obvody, druhý na modely vytvářející sumarizační tabulku všech zásahových obvodů a třetí pro ulehčení práce Hasičského záchranného sboru Zlínského kraje obsahuje modely, které vytvářejí všechny výsledné tabulky bez nutnosti opakovaného použití modelu.

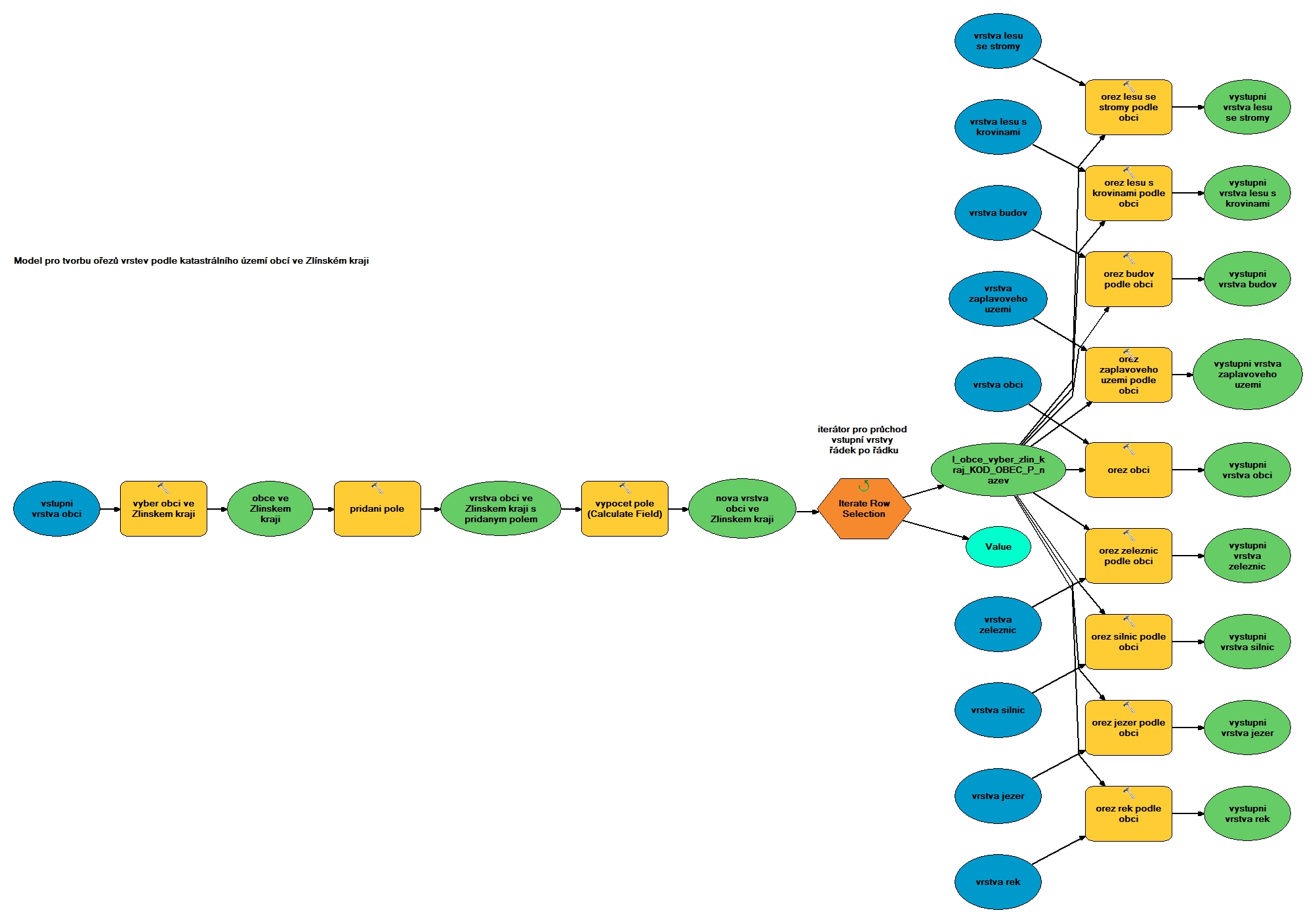

Toolboxy obsahují celkem 11 dílčích modelů. Tyto modely lze rozdělit do čtyř typů podle výstupů.První typ modelu vytváří ořezy vybraných vrstev (viz Obr. 17). Do tohoto typu lze zařadit oba dva modely z toolboxu „Tvorba ořezů vybraných vrstev a map”:

„Model_pro_tvorbu_orezu_verze_pro_10.0”,
„Model_pro_tvorbu_orezu_verze_pro_10.1_a_vys”.

Odlišnosti modelů jsou blíže popsány v podkapitole 5.4.

Druhý typ modelu vytváří dílčí tabulky, které jsou připravené k následnému sloučení do konečných tabulek. Do tohoto typu lze zařadit modely z toolboxu „Tvorba tabulek zásahových obvodů”:

„Model_jednotlive_obvody_dilci_tabulky” (viz Obr. 5),
„Model_pro_tvorbu_vsech_dilcich_tabulek”,

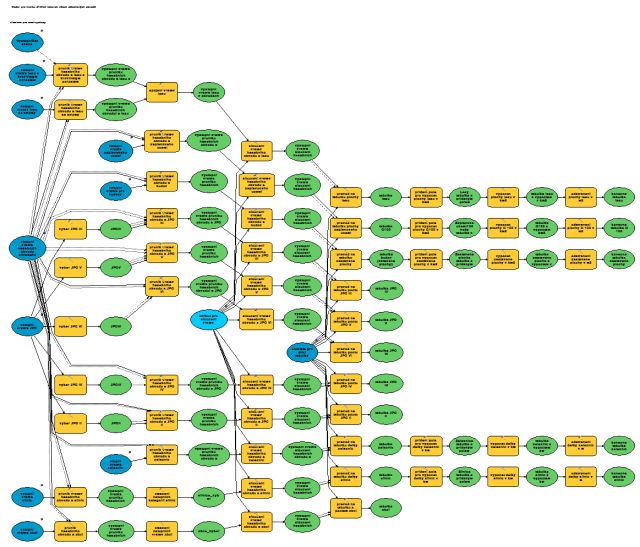

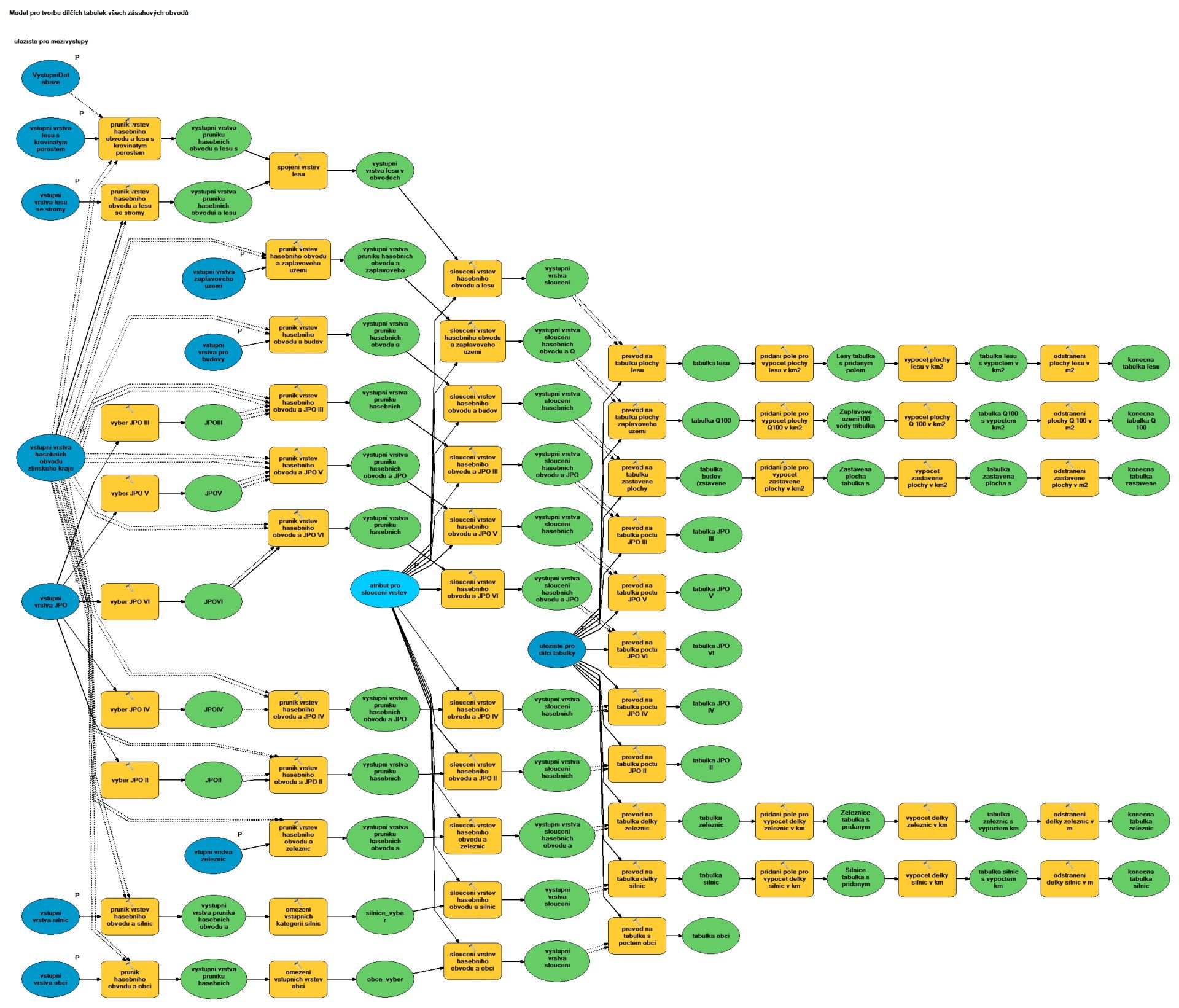

„Model_zasahove_obvody_zl_kraj_dilci_tabulky” (viz Obr. 12).

Třetí typ modelu vytváří konečné tabulky zásahových obvodů. Tento typ modelů se objevuje v toolboxu „Tvorba tabulek zásahových obvodů”:

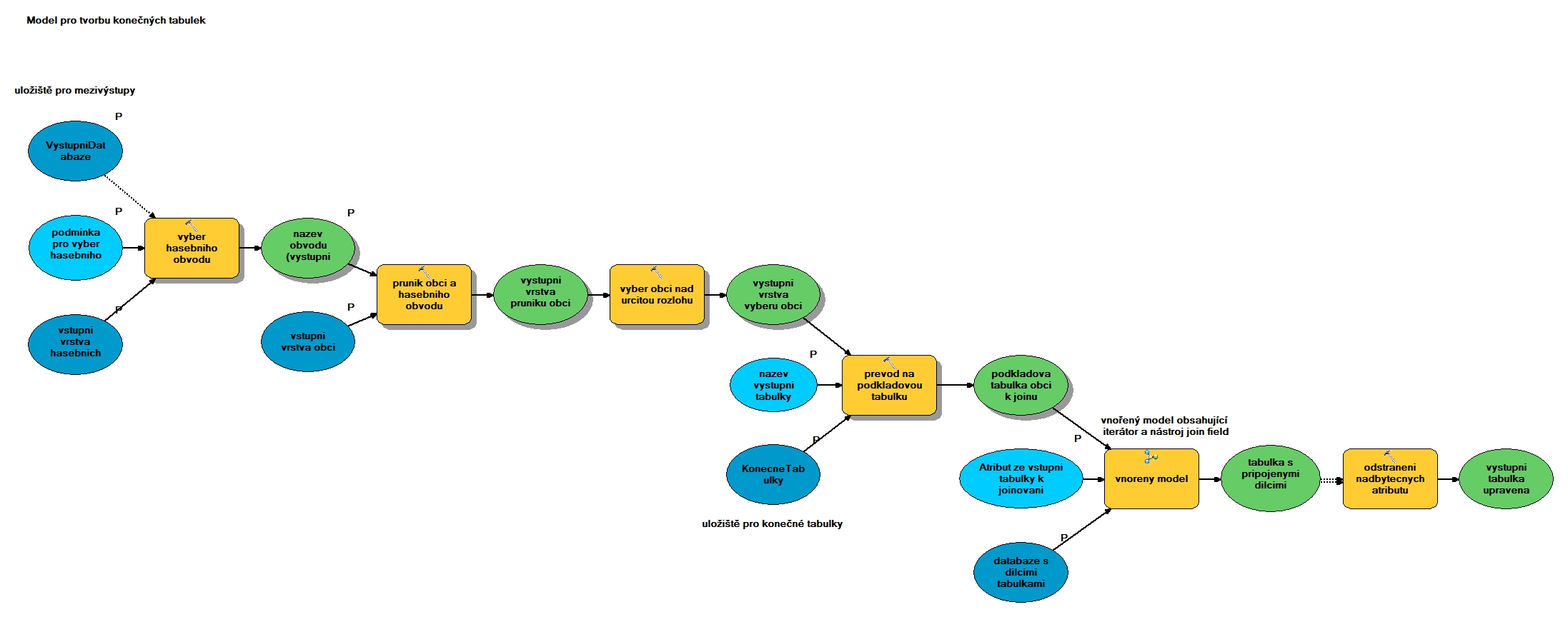

„Model_s_iteratorem_join_field_obvody_jednotlive” (viz Obr. 10),
„Model_s_iteratorem_join_field_pro_vsechny_tabulky”,

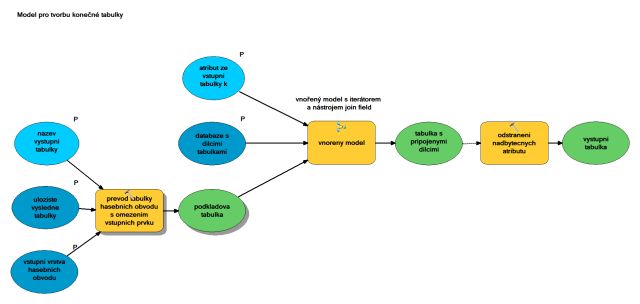

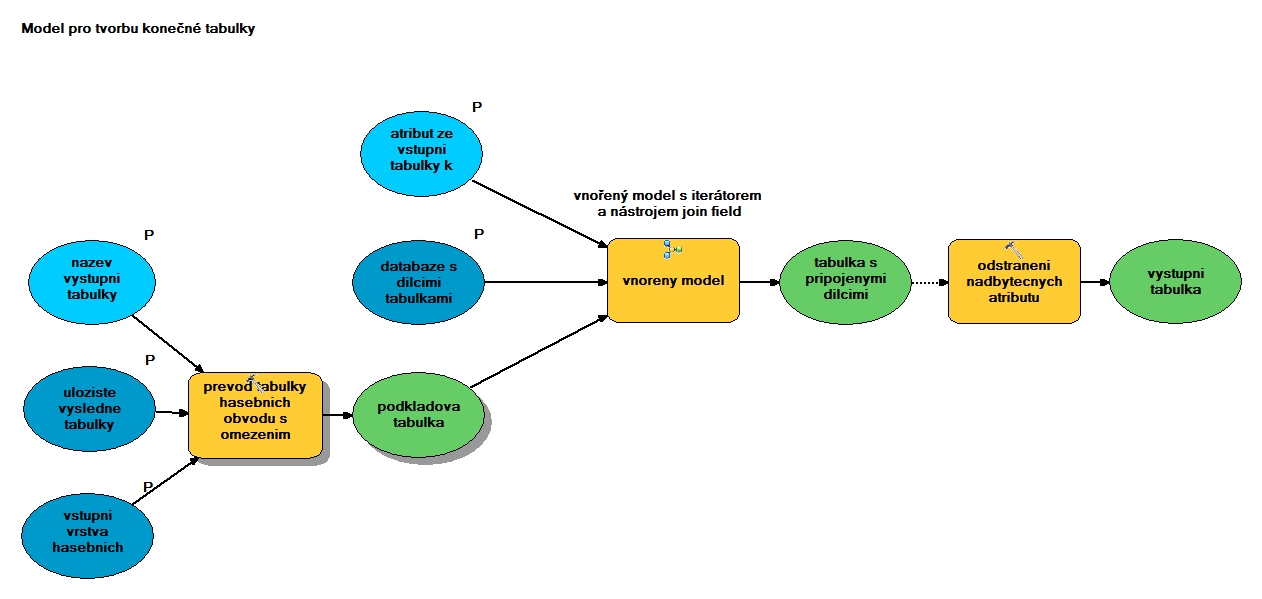

„Model_s_iteratorem_join_field_obvody_kraj” (viz Obr. 15).

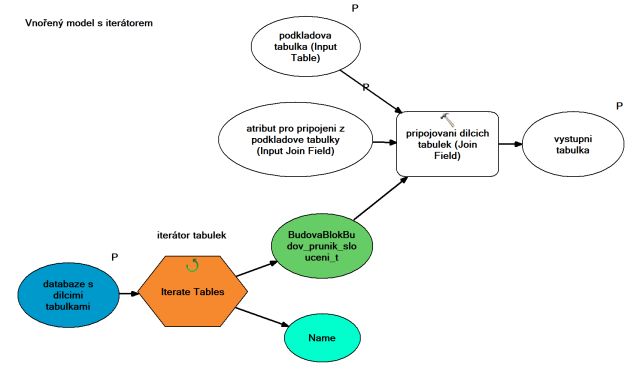

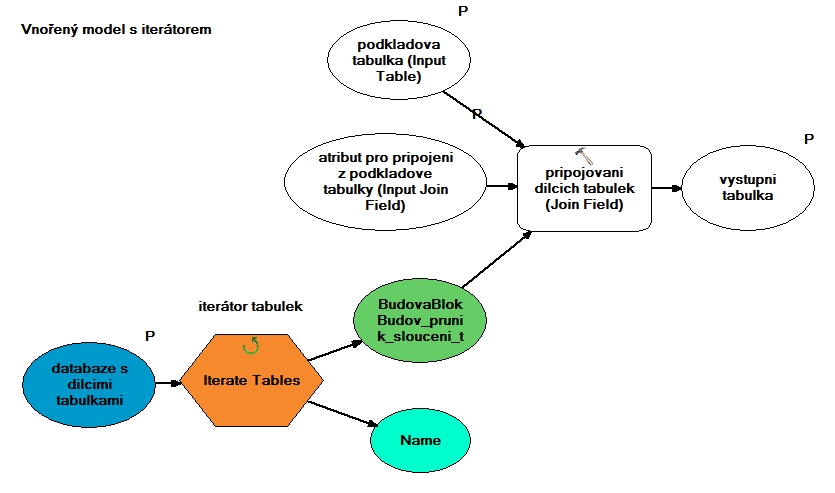

Čtvrtý typ modelu je model vnořený. Tento model je součástí třetího typu modelu, ve kterém funguje jako jeden z nástrojů. Je totožný ve všech částech toolboxu „Tvorba tabulek zásahových obvodů” (viz Obr. 8).Jedná se o modely:

„Vnoreny_model_join_field_s_iteratorem_obvody_jednotlive”,
„Vnoreny_model_join_field_s_iteratorem”,
„Vnoreny_model_join_field_s_iteratorem_obvody_kraj”.

Poslední součástí toolboxu je skript, který roztřídí ořezy vybraných vrstev podle unikátního kódu obce obsaženého v názvu výstupní vrstvy do projektů mxd. V každém projektu je vrstvám nadefinováno pořadí, symbologie a měřítko podle předlohy (samostatně vytvořeného modelu). Na závěr je mapa z projektu vyexportována ve formátu pdf.

Všechny toolboxy, modely i skript jsou podrobněji popsány v 5. kapitole bakalářské práce.

Modely pro vytvoření tabulek jednotlivých obvodů

Model pro tvorbu dílčích tabulek
