Rekonstrukce zaniklé vesnice

Úvod

3D tisk, jako jedna z metod vytvářející fyzický model, se v poslední době rozšiřuje a dostává do mnoha vědních oborů. Pro tvorbu fyzických modelů lze využít různé metody 3D tisku s jejich specifickými znaky a využitelností. Na trhu lze v dnešní době také nalézt velké množství 3D tiskáren, kdy se může jednat jak o drahé profesionální tiskárny, které zároveň podávají kvalitnější výsledky nebo o levnější open source tiskárny, u kterých je potřeba důkladnějšího nastavení parametrů a samotné tiskárny, aby byl tištěný výsledek správně proveden. Pro správnou funkčnost nebo pro přípravu 3D modelů k následnému tisku lze také v dnešní době najít velké množství vhodných programů nebo aplikací, které toto umožňují.

Záměrem této práce je především testovat vhodnost barevného 3D tisku z papíru pro 3D modely zaniklých území. Pro tyto modely jsou vhodné především tiskárny, které dokáží výsledek vytisknout co nejrealističtěji tak, aby se co nejvíce podobal reálné předloze. 3D tisk je už poměrně rozšířený i v architektonických oborech, ale není příliš využívaný pro tisk rozměrnějších modelů složených z více částí. Cílem této práce je tedy nalézt možný přístup, jak takových modelů dosáhnout a pokusit se tedy metody 3D tisku rozšířit více i do územního plánování, případně do archeologických oborů, které se zabývají rekonstrukcí zaniklých sídel a památek. Metody 3D tisku by mohly umožnit mnohem lepší náhled do těchto oborů i široké veřejnosti.

Bakalářská práce volně navazuje na bakalářskou práci Mgr. Pavly Dědkové 3D vizualizace zaniklé obce a její hodnocení z hlediska uživatelské kognice z roku 2012, ve které pohlíží právě na problematiku zaniklého území obce Čistá a její následnou rekonstrukci. Její práce vznikala za pomoci císařských otisků, starých fotografií, leteckého snímku a instruktážního filmu z roku vypálení vesnice. Takto vzniklý 3D model obce, přesněji řečeno jeho centrum, byl využit k dalšímu zpracování v této bakalářské práci.

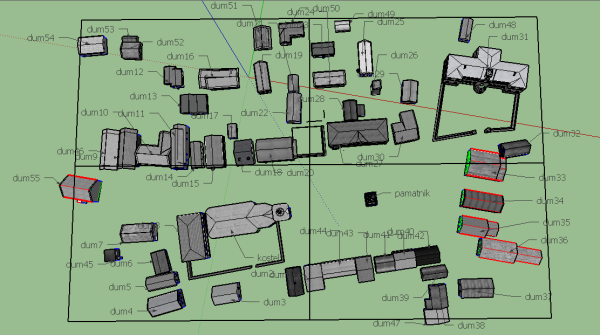

Centrum 3D modelu vesnice Čistá, které bylo využito v bakalářské práci

Anotation

Reconstruction of the extinct village using real 3D models

Author: Lucie Králová
Department of Geoinformatics, Faculty of Science, Palacký University in Olomouc
Supervisor: RNDr. Jan Brus, Ph.D.

The bachelor thesis is focused on testing of the possibility of 3D printing the reconstruction of extinct settlements and then the realization of the reconstruction of the extinct village. A part of the work is the proposal of the most suitable processing with the regard of the used data, historical resources, technical limitations and final price of the model. The processing of the repair 3D models and modifications of details in these models was done in SketchUp and Magics. These programs were used for creating the compositional elements on the terrain model. For creating the 3D terrain model was used ArcGIS for Desktop, QGIS and 3D-Coat. ArcMap was used for creating the digital terrain model from the data of laser scanning. This model was transferred to QGIS and there was created the 3D terrain model, which was textured by aerial photography in 3D-Coat. Final 3D terrain model and buildings were prepared for 3D printing in SliceIT and then were printed on the 3D printer Mcor IRIS. The result of the bachelor thesis is detailed step-by-step instructions of repairing and printing models and creating the terrain model. The main result is physical model of the centre village Čistá with terrain.

Základní informace

• Rekonstrukce zaniklé vesnice s využitím reálných 3D modelů
• autor: Lucie Králová
• email na autora: lucaja.k@seznam.cz
• vedoucí práce: RNDr. Jan Brus, Ph.D.
• Univerzita Palackého v Olomouci, Přírodovědecká fakulta
• Katedra geoinformatiky
• Olomouc 2016
•

• Odkaz na bakalářskou práci v pdf
