Cíle práce

Cílem bakalářské práce je integrovovat do společného prostředí tři zdroje informací o výskytu a pohybu v Olomouci domácích zvířat (pouze psi) a provést prostorovou syntézu vyúsťující ve vizualizaci jejich výsledků.

Zdroji informací jsou:

1. poplatky městu za psy,
2. vybavenost městského prostředí pro pejskaře,
3. vlastní terénní mapování vhodnosti pohybu psů ve městě.

Hlavní cíl práce je řešen v posloupnosti devíti dílčích cílů:

Hlavními výsledky práce jsou návrhy znakových klíčů pro prvky vybavenosti pro majitele a chovatele psů, ze kterých lze v budoucnu vycházet v závislosti na dalších vizualizací na stejné téma a dále výsledky provedených analýz, které řeší prostorové úlohy a z toho vycházející doporučení pro optimalizaci vybavenosti městského prostředí pro pejskaře (majitele a chovatele psů) a dalších místních organizací.

Hlavním výstupem práce je sada map. První podrobná nástěnná mapa je určena pro pejskaře a městské organizace k jejich strategickému rozhodování v rámci tematiky psů. Druhá příruční mapa je určena pro turisty a studenty se psem k přehledu a jejich cílenějšímu pohybu psů ve městě a využití prvků vybavenosti města pro majitele a chovatele psů. Následuje sada detailních map MČ pro místní pejskaře. Třetí webová mapa je dostupná pro obyvatele, pejskaře, Olomouce k dispozici online.

Metody a postup zpracování

Metoda sběru dat a informací
Klíčovou činností práce byl zisk dat a informací o řešené problematice. Velké množství informací bylo čerpáno ze studie odborné literatury a článků, zejména pro rešeršní část. Prohledány byly desítky článků, zmínek, komentářů, knih a vyhlášek pokrývající zmínku o psech v městském prostředí v Česku i v zahraničí. Bylo důležité si vytvořit obecný přehled o problematice tématu. V praktické části byla ve většině případů vyzkoušena funkčnost daného zdroje, např. mapové nebo mobilní aplikace. Pro postup zpracování práce bylo využito literárních zdrojů. Tematická data byla primárně pořízena metodou vlastního terénního mapování. Další data byla získána metodou využití externích dat místních organizací. Data o poplatků městu za psy byla obdržena z Magistrátu města Olomouce oficiálním způsobem. Data o umístění košů a sáčků na psí exkrementy byla získána z Technických služeb města Olomouce, a.s. a tyto data byla následně vzorkově ověřována v terénu. Vybraná podkladová data byla poskytnuta Katedrou geoinformatiky (využití území), Českým úřadem zeměměřickým a katastrálním (RÚIAN – správní a katastrální hranice, vrstva budov z katastrální mapy), Fakultou tělesné kultury UP (hřiště, pískoviště). Velká část podkladových dat byla získána z OpenStreetMap. Většina dat byla poskytnuta ve formátu .shp, případně v jiných formátech, která byla převedena do požadované struktury pro integraci dat do společné geodatabáze. Prostorová lokalizace prvků vybraných aspektů byla prováděna manuálně s použitím mapových podkladů Mapy.cz, OpenStreetMap a Google Maps a ověřením v terénu nebo přímo vlastním terénním mapováním.

Metoda odborných konzultací
K naplnění cílů bakalářské práce výrazně napomohly odborné konzultace. Vzhledem k různorodosti problematiky a její obecnosti byla každá pomoc dobrá. Velká část problematiky byla diskutována s vedoucím práce prof. RNDr. Vítem Voženílkem, CSc., který svou odborností na řadu témat (kartografie, vizualizace prostorových dat, atd.) poskytl cenné informace. Další konzultace, ať už přímé verbální nebo elektronické, o dostupnosti dat a jejich zisku, zpracování, vyhodnocování, a zpětnou vazbu poskytla řada odborníků, kteří jsou uvedeni v textu práce. Celá práce byla diskutována také s pejskařskou komunitou.

Metoda digitalizace původních ploch volného pohybu psů
Metoda digitalizace byla využita především pro zisk dat s plochami volného pohybu psů z původní vyhlášky č. 8/2005, o udržování čistoty a pořádku na území města Olomouce. V červenci 2020 byla vyhláška nahrazena novou vyhláškou č. 6/2020 a plochy volného pohybu psů byly zrušeny. Data tedy mohou sloužit spíše jako zajímavost. Jelikož vyhláška obsahovala zejména slovní popis lokalit a přidružená mapa byla velmi nekvalitní, nebylo možné využít metodu georeferencování. Z tohoto důvodu byla provedena digitalizace ploch volného pohybu psů formou subjektivního úsudku podle slovního popisu lokalit a přidružené statické mapy. Zároveň bylo zjištěno, že některé lokality zmíněné ve vyhlášce namohly nemohou být brány v úvahu přímo, a to kvůli nové zástavbě, např. plochy volného pohybu psů mezi městskými částmi Lazce a Hejčín. Digitalizace v těchto lokalitách byla provedena pouze ve veřejných prostorách mimo obydlenou zastavěnou část.

Metody v GIS
Zpracování dat, jejich úprava a prvotní vizualizace byla prováděna v prostředí ArcGIS Desktop 10.6.1 s využitím metod GIS podle Longley a kol. (2016). Nejčastěji byla vytvářena vrstva a doplňovány prvky podle metod sběru dat. Také proběhla editace atributů téměř u všech vrstev. Pro úpravu dat byly využity nástroje SW ArcGIS, např. merge, dissolve, clip, aj.

Metody tematické kartografie
Pro tvorbu veškerých map bylo postupováno podle zásad tematické kartografie podle Voženílka a kol. (2011). Jednalo se především o metodu bodových znaků (lokalizace prvků vybavenosti města pro majitele a chovatele psů), metodu liniových znaků (podkladová data komunikací, železnic a vodstva) a metodu plošných znaků (zóny pohybu psů).

Metoda prostorových analýz

1. Přepočet prvků vybavenosti města pro majitele a chovatele psů na MČ pomocí analýz PV, VV a JV a jejich celkové vyhodnocení
2. Hustota zvolených prvků vybavenosti města pro pejskaře pomocí Kernel Density
3. Síťové analýzy pěší dostupnosti k jednotlivým prvkům vybavenosti města pro pejskaře
4. Potenciál ploch vhodných k venčení přiřazením vah
5. Určení nových ploch vhodných k volnému pohybu psů
6. Optimalizace vybavenosti města pro pejskaře na základě vyhotovených výsledků prostorových analýz

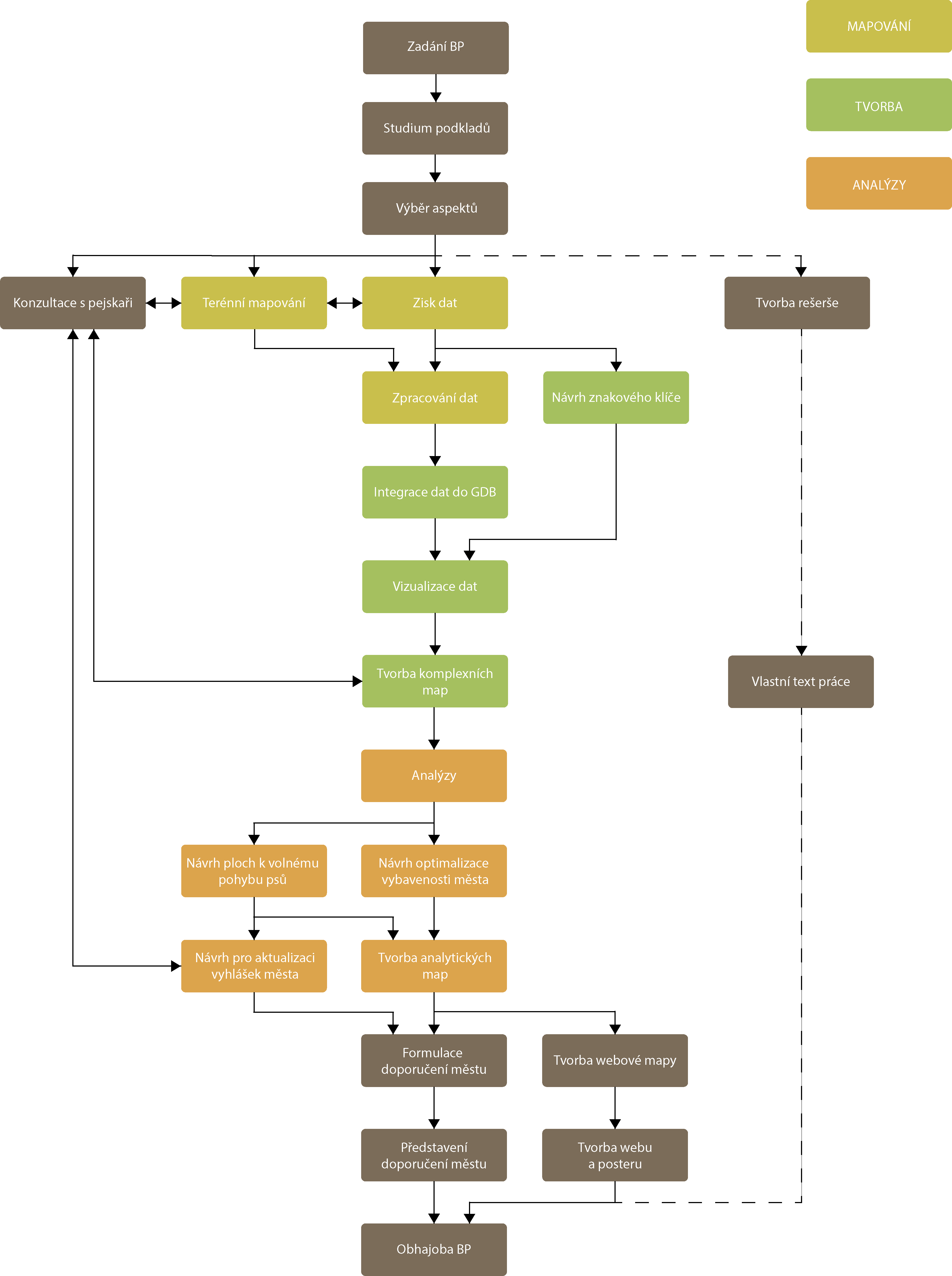

Postup zpracování
Po zadání bakalářské práce bylo nejprve provedeno důležité studium podkladů a sběr informací. Jakmile bylo získáno dostatečné množství podkladů, byl zahájen výběr aspektů k mapování a dále byla zahájena tvorba rešeršní části práce. Zároveň započalo terénní mapování, tedy zisk dat a v přibližně stejné době nastal začátek konzultací s pejskaři, které probíhalo i nadále v průběhu práce. Po sesbírání dat došlo k jejich postupnému zpracování a integraci do společného prostředí.
Ze získaných dat prvků pro majitele a chovatele psů byly vytvořeny návrhy znakových klíčů pro jednotlivá měřítka map. Po obdržení všech dat byla zahájena jejich vizualizace a tvorba komplexních map
Následovala prostorová syntéza dostupných dat pro zisk konkrétních výsledků s využitím nástrojů v GIS. Vznikly tak návrhy potenciálních ploch pro volný pohyb psů, návrhy potenciálních míst vhodných k venčení psů, návrhy pro optimalizaci prvků pro majitele a chovatele psů a z tohoto související tvorbu analytických map.
Na základě výsledků zpracovaných analýz bylo zformulováno doporučení městu, případně příslušným organizacím.
Po tvorbě analytických map proběhla konečná tvorba webové mapy, která vizualizuje prvky pro majitele a chovatele psů.
Závěrem došlo také k tvorbě shrnujícího posteru a k tvorbě webových stránek práce.

Výsledky práce

Hlavními výsledky práce jsou: návrhy znakových klíčů pro prvky vybavenosti pro majitele a chovatele psů, výsledky provedených analýz, doporučení městu z hlediska vybavenosti města pro pejskaře.
Hlavním výstupem práce je nástěnná mapa, příruční mapa, sada detailních map MČ a webová mapa

Vstupní data
Před vizualizací a tvorbou map proběhlo terénní mapování a byla získána potřebná data. Metodou vlastního terénního mapování byla získána data (TERDATA): koše na psí exkrementy, zásobníky na sáčky pro psí exkrementy, psí školky, psí hřiště, krematorium pro psy, psí salony, prodejny chovatelských potřeb (specializované, oddělení v prodejně), veterinární ordinace, kynologické svazy, cvičiště pro psy, útulek, vybrané zóny zákazu vstupu psů.
Data poplatků za psy (MMODATA) vedená u MMO byla získána za MČ Olomouce a byla využita pro prostorové analýzy a tvorbu analytických map.
Původní zóny volného pohybu psů (PLDATA) byly získány metodou digitalizace z původní vyhlášky č. 8/2005, o udržování čistoty a pořádku na území města Olomouce. Vzhledem k tomu, že vymezení lokalit ve vyhlášce častokrát neodpovídalo realitě, nemusely digitalizovaná data zcela souhlasit – digitalizace byla provedena mimo zastavěné a nelogické oblasti. Po změně vyhlášky v červenci 2020 však tyto data již nenajdou uplatnění pro budoucí účely. Zóny se zákazem vstupu psů (PLDATA) zahrnují hřiště, pískoviště, sportoviště, hřbitovy a plochy se značkou na základě terénního mapování. Ostatní zóny veřejné a neveřejné (PLDATA) byly získány klasifikací dat využití území z Katedry geoinformatiky UPOL.
Podkladová data (TOPOPOD) byla získána z ČÚZK a OSM (dále viz podkapitola 4.5)

Rozpis dat

Zpracovaná data
Veškerá data byla upravena a uložena do geodatabází. V této častí došlo k vymezení ploch z dat využití území, editaci atributů pro prvky vybavenosti pro majitele a chovatele psů, digitalizaci informací z vyhlášky a zákazových ploch a dále k statistickému vyhodnocení dat poplatků psů.

Integrovaná data
Vlivem objemu dat z mnoha zdrojů byla data sjednocena a převedena do společného prostředí do GDB za účelem přehlednosti a pro následnou tvorbu map. Byla vytvořena jednotná GDB pro všechny aspekty v souřadnicovém systému WGS 84. Výsledkem jsou jednotná a přehledná data.

Znakový klíč
Pro vizualizaci aspektů a tvorbu tematických map bylo důležité navrhnout znaky jednotlivých prvků, především aspektů vybavenosti města pro pejskaře. Znakové klíče byly sestaveny pro čtyři měřítka, tzn. byly vytvořeny čtyři sady znakových klíčů pro každé z měřítek vytvořených map 1 : 20 000, 1 : 50 000, 1 : 10 000 a 1 : 5 000. Znaky byly vytvářeny jako bodové znaky pro prvky vybavenosti města pro pejskaře. Pro prvky pro majitele a chovatele psů byla snaha o tvorbu takových znaků, které by co nejnázorněji zobrazovaly daný prvek a zároveň, aby byly co nejjednodušší. Nakonec byl zvolen druh symbolického znaku pro znaky vybavenosti města pro pejskaře. U nástěnné mapy měřítka 1 : 50 000 byla zvolena kombinace symbolického druhu a geometrického druhu znaku z důvodu lepší přehlednosti a odlišnosti znaků. Znakový klíč je základní pomůckou pro pochopení obsahu dané mapy, jakožto slouží i pro možnou budoucí tvorbu v rámci tématu.

Znakový klíč 1 : 5 000
Znakový klíč 1 : 10 000
Znakový klíč 1 : 20 000
Znakový klíč 1 : 50 000

Komplexní mapy
Dílčím cílem práce byla tvorba komplexních statických tematických map. Mapy jsou především určeny pro majitele a chovatele psů k jejich cílenějšímu pohybu se psem. Vytvořeno bylo celkem 26 komplexních map, z toho jedna nástěnná v měřítku 1 : 20 000 ve velikosti A0 a dále mapy příruční v měřítcích 1 : 50 000, 1 : 10 000 a 1 : 5 000. Mapy byly předány pejskařské komunitě a formou dotazníku byla zajištěna zpětná vazba. Mimo jiné byla vytvořena i webová mapa pro veřejnost.

Nástěnná mapa      Příruční mapa      Mapy MČ

Vyhodnocení dotazníků

Výsledky analýz
Vizualizací výsledků v analytických mapách byla zjištěna různorodost obsahu MČ z hlediska vybavenosti. Zároveň bylo zjištěno, že některé MČ vlastní velmi nízký nebo dokonce žádný prvek vybavenosti pro majitele a chovatele psů. Na základě provedených analýz a získaných výsledků byla navržena potenciální optimalizace vybavenosti města pro majitele a chovatele psů. V kombinaci s výsledky počtů psů v jednotlivých MČ a s výskytem v prvků v dané MČ, např. s vyhodnocením výsledků analýz JV, VV a PV a zároveň s hustotou prvků lze konstatovat, že se obecně prvky pro majitele a chovatele psů vyskytují v oblastech s větším počtem psů. Na druhou stranu při přepočtu psů na počet domácností dosahuje největších hodnot (až 2,7 psů na 10 domácností) extravilán města, tedy okolní vesnice města. Nejvyšších hodnot dosahují obce Chomoutov, Lošov a Radíkov, dále Droždín, Nedvězí, Nemilany a Černovír. Tyto obce jsou předmětem dalšího průzkumu. Porovnáním výsledků síťových analýz pěší dostupnosti košů na psí exkrementy a zásobníků na sáčky s počtem psů dochází ke vzniku „hluchých míst“, ačkoli se tam vyskytují psi. Jedná se převážně o obce Chomoutov, Nedvězí a Týneček, ve kterých se prvky nenacházejí.

Analytické mapy

Doporučení městu
Na základě provedených analýz, získaných výsledků a potenciální optimalizace vybavenosti města pro majitele a chovatele psů bylo navrženo doporučení MMO – optimalizace vybavenosti města pro pejskaře, údržba košů na psí exkrementy a zásobníků na sáčky, vznik nového parku v ulici Dlouhá, vybudování hřiště pro psy v centru města.

Tisk map
Závěrem práce došlo k tisku vyhotovených map, a to jak map komplexních tematických, tak i map z výsledků prostorových analýz. Veškeré mapy jsou k nahlédnutí v přílohách práce. Tisk map o formátech A3 a A4 proběhl s podporou Vydavatelství UP. Text práce a nástěnná mapa byly vytisknuty v jednom z olomouckých copycenter.

Webová mapa
Vytvořením webové mapy byla uzavřena sekce tvorby komplexních map. Základ pro webovou mapu byl vytvořen v prostředí ArcGIS Pro. Poté proběhlo nahrání mapy z desktopového prostředí do online prostředí na studentský účet ArcGIS. V tomto prostředí byla mapa upravena a přes Web AppBuilder byla vytvořena webová aplikace.
Aplikace je dostupná na: tinyurl.com/mapa-ol-pro-pejskare

Závěr

Cílem bakalářské práce je integrovovat do společného prostředí tři zdroje informací o výskytu a pohybu v Olomouci domácích zvířat (pouze psi) a provést prostorovou syntézu vyúsťující ve vizualizaci jejich výsledků.
Na začátku práce proběhlo terénní mapování a byla získána potřebná data (koše na psí exkrementy, zásobníky na sáčky pro psí exkrementy, psí školky, psí hřiště, krematorium pro psy, psí salony, prodejny chovatelských potřeb (specializované, oddělení v prodejně), veterinární ordinace, kynologické svazy, cvičiště pro psy, útulek, vybrané zóny zákazu vstupu psů, aj.). Data byla následně zpracována a uložena. Následně proběhla tvorba znakového klíče a poté vizualizace získaných dat formou komplexních map – nástěnná mapa, příruční mapa, mapy MČ a webová mapa. Nad daty byly provedeny vybrané analýzy, výsledky analýz byly vizualizovány formou analytických map a použity pro potenciální optimalizaci prvků. Veškeré důležité poznatky z výsledků analýz byly zpracovány jako doporučení příslušnému odboru města.
Výsledky bylo zjištěno, že existuje spousta míst (MČ), kde se vyskytují psi, ale tyto místa nemají prvky vybavenosti pro majitele a chovatele psů. Jejich výčet a princip optimalizace je popsaná v textu práce.
Tato práce pomůže zejména majitelům a chovatelům psů k jejich cílenějšímu pohybu k prvkům, dále turistům a studentům se psem k jejich orientaci, příslušným místním organizacím k jejich strategickému rozhodování a dále pro případný další výzkum v podobném tématu.
V průběhu práce se naskytla spousta problému a zacházelo se do slepých uliček, na druhou stanu autor práce bral práci celkově velmi zodpovědně a dokázal zmapovat město a vytvořit takové komplexní mapy pro pejskařskou komunitu, které žádné jiné město v ČR nemá.

Summary

The aim of the bachelor thesis is to integrate into a common environment three sources of information about the occurrence and movement in Olomouc of domestic animals (dogs only) and to perform a spatial synthesis resulting in the visualization of their results.
At the beginning of the work, field mapping took place and the necessary data were obtained (baskets for dog excrement, bins for bags for dog excrement, dog nurseries, dog playground, crematorium for dogs, dog salons, pet supplies stores (specialized, department in the store), veterinary surgery , cynological associations, training grounds for dogs, shelter, selected zones for the prohibition of entry of dogs, etc.). The data was then processed and saved. Subsequently, the creation of a character key and then the visualization of the obtained data in the form of maps - a wall map, a handy map, maps of the district of our town, and a web map. Selected analyzes were performed on the data, the results of the analyzes were visualized in the form of analytical maps and used for potential optimization of elements. All important findings from the results of the analyzes were processed as recommendations to the relevant department of the city.
The results showed that there are many places (districts) where dogs occur, but these places do not have elements of facilities for dog owners and breeders. Their enumeration and the principle of optimization is described in the text of the thesis.
This thesis will help owners and breeders of dogs to their more targeted movement to the elements, tourists and students with a dog to their orientation, relevant local organizations to their strategic decision-making and further possible research in a similar topic.
During the bachelor's thesis there were a lot of problems and dead ends, on the other hand the author took the thesis very responsibly and was able to map the city and create such comprehensive maps for the dog community, which no other city in the Czech Republic has.
If you want to know more, feel free to contact me below.
