Vzorový příklad tvorby Network Dataset

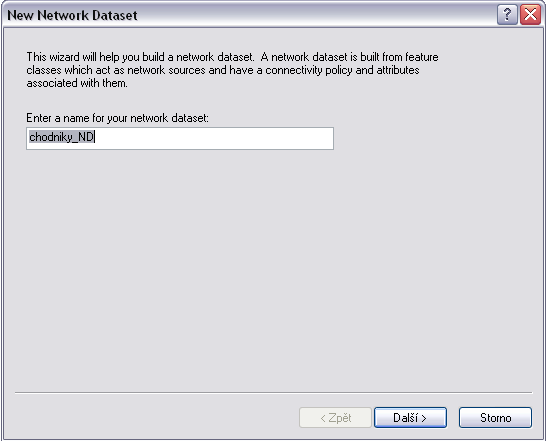

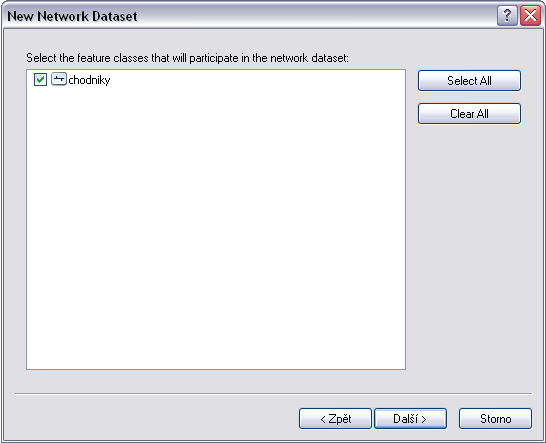

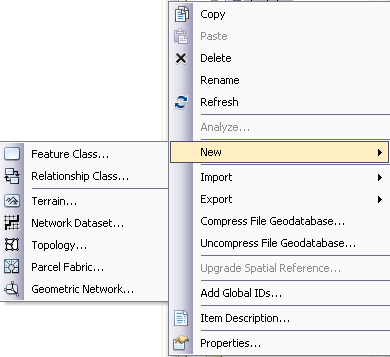

Základem je ždy liniová vrstva, která musí byt uložena v geodatabázi v příslušném datasetu. Teprve pak je možné Network Dataset vytvořit, což se provádí pravým tlačítkem na příslušný dataset a zvolením možnosti New - Network Dataset.Síť pěších komunikací

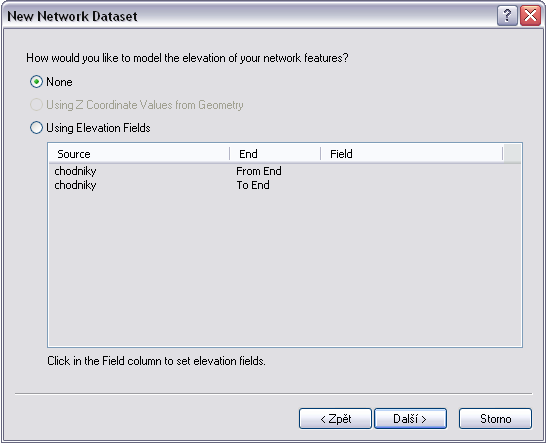

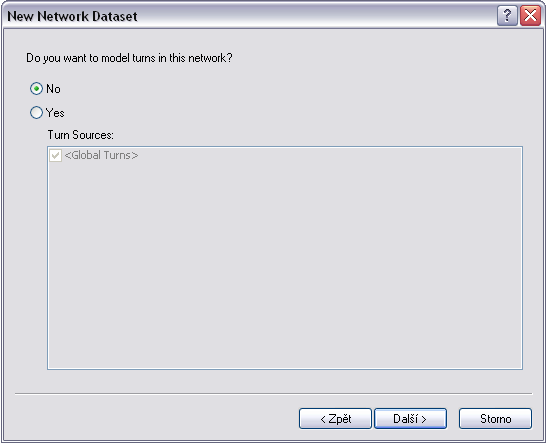

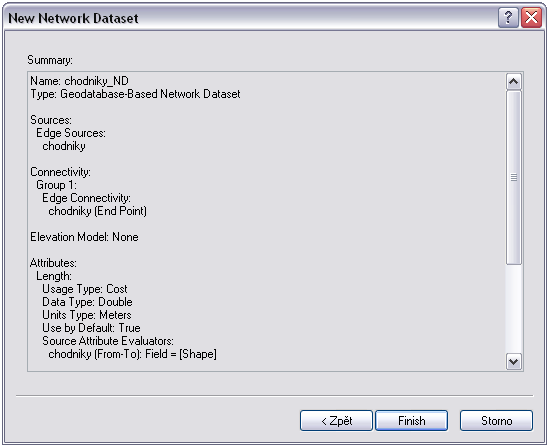

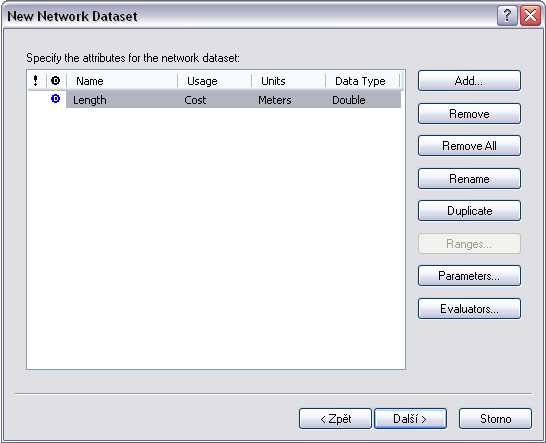

Při pohybu po pěších komunikacích nejsou žádné omezení. Člověk se teoreticky může pohybovat jakkoliv, vracet se apod. Pěší komunikace použité v ukázkách vznikly digitalizací nad ortofotem. Je potřeba ošetřit topologii sítě, aby neobsahovala nedotahy nebo přetahy. Je také důležité, aby se cesty navzájem nekřížily, což se dá ošetřit např. použitím nástroje Split at Vertices, který nám rozdělí všechny linie v jejich vertices. Zkontrolovat správnost dat lze aplikováním některého z topologických pravidel, obsažených v toolboxu Topology - např. Must not intersect (vyžaduje, aby se linie navzájem neprotínaly). Pozor ale na mimoúrovňová křížení, u pěších komunikací např. most přes řeku a pod ním vedoucí cesta podél břehu. Pěší komunikace se skládají zejména s chodníků, ale samozřejmě chodníky nikdy není území dostatečně pokryto. Měli bychom však kontrolovat, aby pěší komunikace nevedly po hlavních cestách, kde se pohybovat pěšky není možné. V příkladě uvedeném v obrázkové dokumentaci (zde) se nepočítá s omezením žádným, mosty a podchody jsou určeny zrušením příslušného uzlu.
Silniční síť

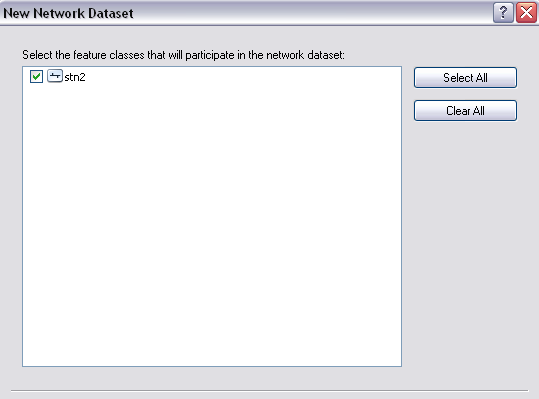

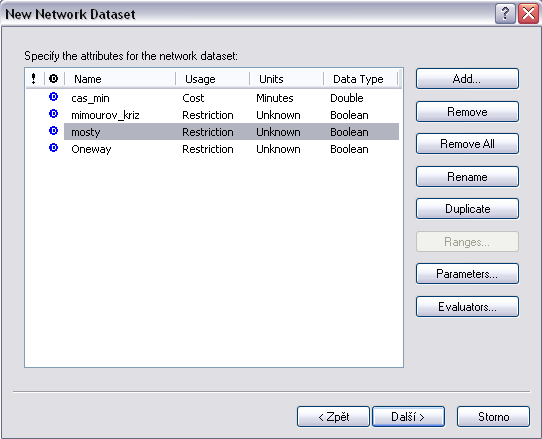

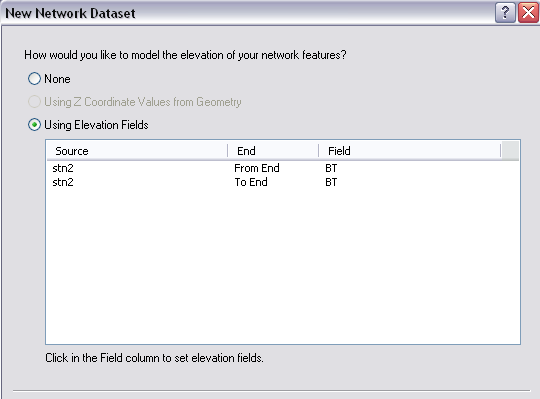

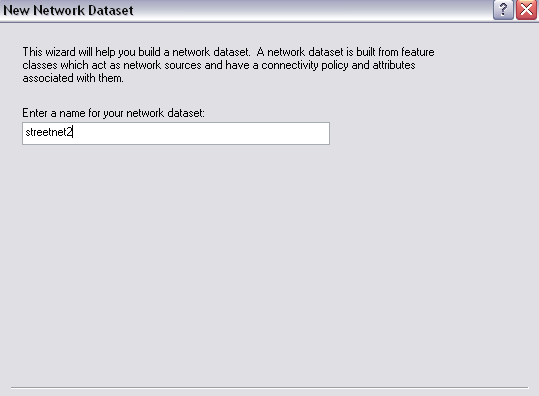

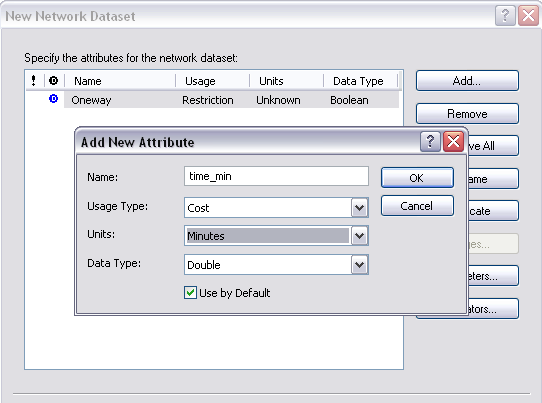

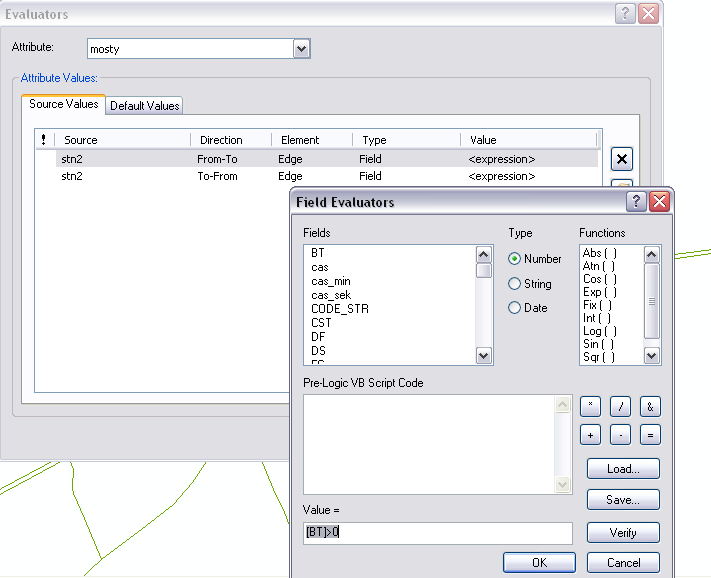

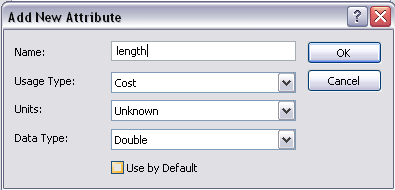

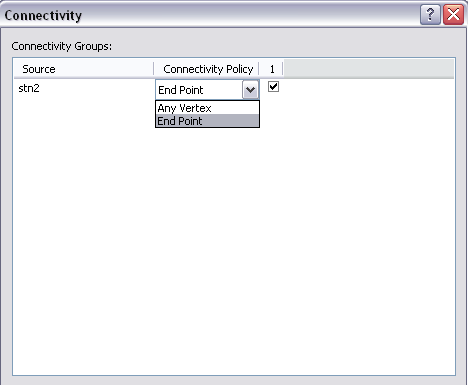

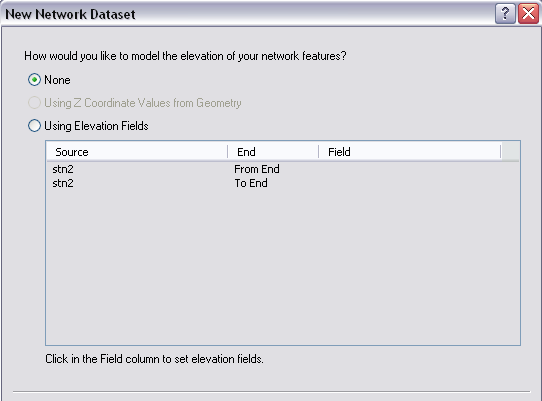

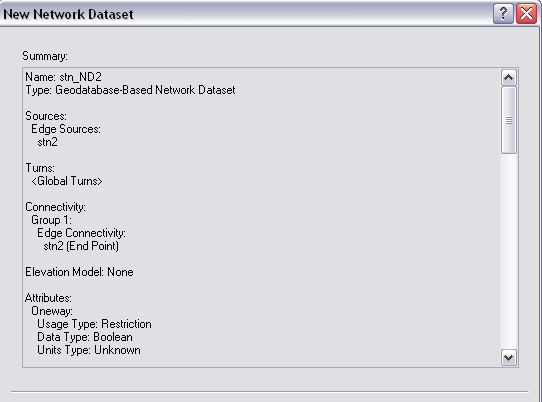

V ukázkových příkladech je použita silniční síť StreetNET CZE verze 1105 od společnosti CEDA. Tyto data jsou majetkem katedry geoinformatiky. V datech jsou ošetřeny všechny nastavení - jednosměrky, mimoúrovňová křížení, vzdálenosti, rychlost (zde) . Z atributů jsme nastavili omezení (Restriction) na jednosměrky, mimoúrovňová křížení a mosty (+ tunely). Dále jsme nastavili čas jako klíčový odporový faktor, tedy náklad na překonání sítě (Cost). StreetNET obsahuje atributy popisující tyto nastavené vlastnosti. Nebylo tak nutné je nově vytvářet, což je pro celou síť velmi obtížné. Jediný dopočítávaný atribut byl čas tak, abychom nemuseli počítat zvlášť se vzdáleností a omezením rychlosti. Jednodušše jsme podělili vzdálenost a rychlost a získali čas, který bylo nutné převést na minuty.

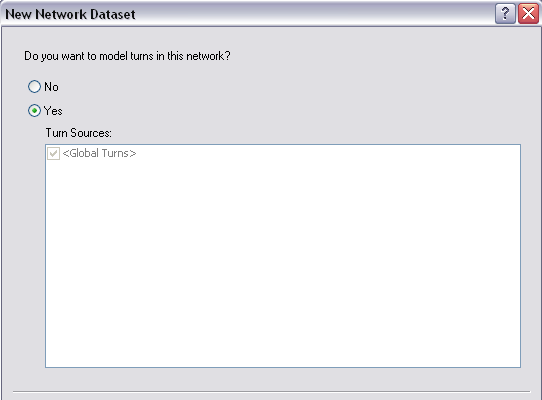

Celá tvorba Network Datasetu je závislá na tom, kolik informací o síti máme. V uvedeném příkladě jsme měli informace o některých omezeních na síti, chyběly informace třeba o průjezdech křižovatkách nebo úhlech odboček, které modelovány nebyly.
