Předzpracování snímků

Proces předzpracování snímků je jednou z etap digitálního zpracování obrazu, zahrnující postupy vedoucí ke korekci geometrických a radiometrických zkreslení a eliminaci šumu.

Letecké či družicové snímky nelze využít pro měření vzdáleností bez provedení geometrické korekce. Nejpřesnější metodou geometrické korekce je ortorektifikace. Proces byl aplikován na černobílé letecké snímky z let 1953 (9 snímků) a 1985 (5 snímků). Ortorektifikace byla provedena v modulu OrthoEngine programu PCI Geomatica 9.1.

Před samotným procesem byly snímky převedeny do digitální podoby skenováním s rozlišením 800 dpi (snímky z roku 1985) a 1200 dpi (snímky z roku 1953 a 1954) v závislosti na formátu snímků a použitém skeneru.

U každého snímku vstupovalo do výpočtu RMS chyby 6-8 vlícovacích bodů. Jako referenční podklad pro geometrickou korekci byla použita ortofotomapa z roku 2003 a vektorová data digitální technické mapy města v souřadnicovém systému S-JTSK. Střední kvadratická chyba se pohybovala v rozmezí 0,5-0,7 pixelu. K převzorkování snímků bylo použito metody kubické konvoluce, výsledná velikost pixelu 1m, souřadný systém

S-JTSK, export do formátu TIF s použitím komprese PACKBITS WORLD.

Pro ortorektifikaci snímků byl použit digitální model terénu (DMT) České republiky volně dostupný na webových stránkách firmy Arcdata Praha

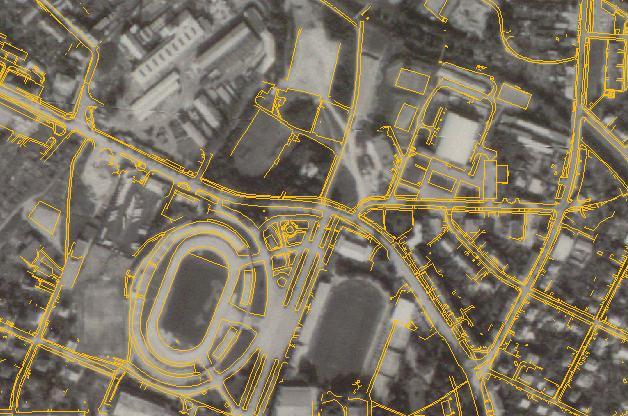

Následné úpravy ortorektifikovaných snímků proběhly v prostředí ArcView GIS 3.1 s využitím extenze Image Analysis 1.1. Tyto úpravy zahrnovaly především mozaikování snímků do výsledných ortofotomap. Průměrná hodnota odchylky v bezprostřední blízkosti vodních toků je 1 až 2 metry. V místech vzdálenějších od vodních toků, nebo při okrajích zájmového území, dosahuje tato odchylka hodnoty přibližně 7 metrů. Tato odchylka je většinou způsobena nedostatkem jednoznačně identifikovatelných vlícovacích bodů.  Ukázka



Zvýraznění snímků

Zvýraznění snímků představuje metody vedoucí ke zlepšení a optimalizaci vzhledu snímků vzhledem k jejich dalšímu zpracování. Pro zvýraznění obrazových záznamů byly použity tzv. contrast stretching (manipulace kontrastem) a vysokofrekvenční filtrace (funkce Sharpen v Image Analysis).

Ortofotomapy byly vytvořeny ze snímků, jejichž snímání neproběhlo ve stejném období. Spektrální projevy shodných objektů se tudíž v několika případech znatelně liší. Z tohoto důvodu bylo velmi těžké najít takovou metodu digitálního zvýraznění, která by efektivně zvýraznila celé zájmové území. Pro jednotlivé segmenty byly proto postupně použity odlišné metody zvýraznění nebo jejich kombinace.



Vizuální interpretace

Proces vizuální interpretace je jedna z nejpřesnějších technik klasifikace leteckých snímcích. Protikladem vysoké míry přesnosti tohoto procesu je jeho značná časová náročnost, závislost na kvalitě snímků a určitá míra subjektivity v závislosti na osobě interpreta a jeho zkušeností.

Vizuální interpretace je hlavním interpretačním procesem použitým v předložené práci. Délku vodního toku lze nejpřesněji určit na ose vodního toku (střednici toku), která byla zkonstruována pro vybrané vodní toky: Morava, Bystřice, Trusovický potok a Střední Morava. Na ortofotomapě z roku 1953 byla zkonstruována i osa původního toku Střední Moravy, který protékal centrem města. Průměrná délka úseků mezi dvěma body na střednici je 5-10 metrů, v členitých částech toků je délka úseku 1-2 metry a v místech s téměř rovným tokem se délka úseku pohybuje v rozmezí 20-30 metrů.

Proces vizuální interpretace ovlivňovalo mnoho faktorů – rozdílná velikost pixelu, přítomnost břehové vegetace a výška vodní hladiny v době snímkování.
